Capacidade e Versatilidade: Escolhendo a Plataforma Elevatória para Máquinas Pesadas Ideal (TED vs. Big TED)

No exigente cenário da manutenção de máquinas pesadas, a escolha do equipamento certo pode significar a diferença entre operações eficientes e seguras ou atrasos custosos e riscos desnecessários. Quando se trata de plataformas elevatórias projetadas para componentes gigantescos, a Nivek Industries se destaca com suas soluções inovadoras, de propriedade e operação australiana, focadas em serem seguras, eficientes e confiáveis: o Tracked Elevating Device (TED) e seu irmão maior, o Big TED. Compreender as especificações técnicas, capacidades e a vasta gama de acessórios de cada um é fundamental para garantir que você faça o investimento ideal para as necessidades específicas da sua operação.

Plataforma Elevatória para Máquinas Pesadas: Mais que Capacidade, Versatilidade

Uma Plataforma Elevatória para Máquinas Pesadas não se resume apenas a levantar peso. Ela precisa oferecer a versatilidade para se adaptar a diferentes tipos de componentes e ambientes de trabalho, garantindo que a manutenção seja realizada de forma ágil e segura. É aqui que o design inteligente e a engenharia robusta fazem toda a diferença, transformando um desafio logístico em uma tarefa simplificada e um ambiente de trabalho mais seguro e produtivo.

TED: A Solução Compacta e Poderosa para Componentes Essenciais

O TED, o dispositivo de elevação sobre esteiras original da Nivek Industries, foi concebido para revolucionar a forma como peças pesadas são manuseadas em campo. Sua criação nasceu da necessidade de um equipamento que pudesse ir até onde o problema estava, elevando componentes cruciais com segurança e precisão, sem a necessidade de grandes equipes ou improvisações perigosas. É a maneira mais segura e produtiva de remover e substituir chapas de proteção inferiores ("belly guards") e outros componentes pesados. Conforme já mencionamos em "Plataforma Elevatória para Máquinas Pesadas: A Solução Essencial para Manutenção Segura e Produtiva", o TED é uma peça essencial de equipamento de segurança para qualquer pessoa que trabalhe em dozers, niveladoras, caminhões basculantes e outras máquinas de mineração e terraplenagem.

Principais Características do TED:

• Operação por Controle Remoto: O TED utiliza operação por controle remoto, o que afasta o pessoal dos perigos de cargas suspensas e protege contra lesões por esmagamento potencialmente fatais, aumentando drasticamente a segurança.
• Adaptável a Todos os Terrenos: Pode ser implantado na mina de forma rápida e fácil, atendendo às demandas dos locais mais difíceis, inclusive com a adição de um reboque de resgate de poço construído para esse fim.

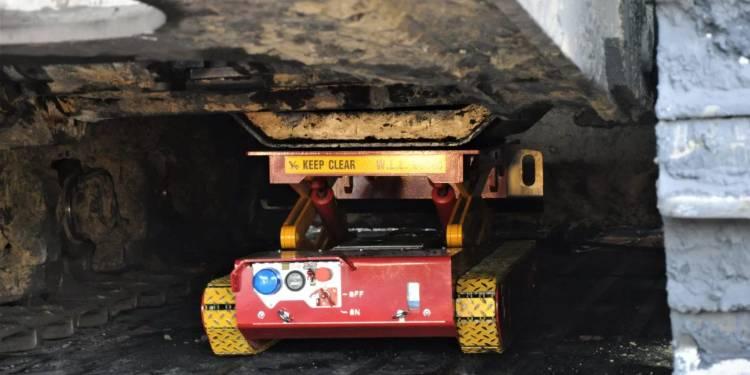

• Versatilidade em Qualquer Situação: Pode ser usado em espaços muito apertados sob a maquinaria para remover e substituir chapas de proteção inferiores e outros componentes pesados.
• Aumento da Produtividade: Permite uma manutenção de campo simplificada, o que aumenta a produtividade e reduz a necessidade de movimentar cargas entre locais.
• Gama de Acessórios Inovadores: Possui uma gama crescente de anexos práticos projetados para aumentar a segurança e a eficiência de inúmeras operações no local de trabalho.

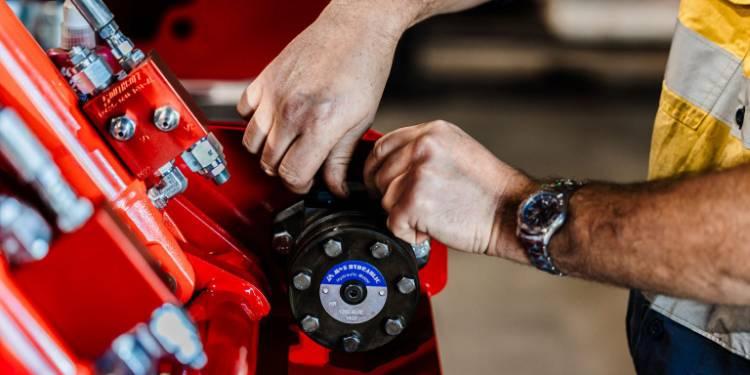

• Manutenção e Suporte Contínuos: Projetado por um montador, o TED foi construído para durar e facilitar a manutenção. O serviço regular pode ser realizado pelos próprios montadores do cliente, pela Nivek Industries ou por seus agentes de serviço, sem anular a garantia.

Segurança Inigualável do TED:

Projetado para proteger contra lesões relacionadas ao manuseio manual, o TED incorpora:

• Válvulas de bloqueio de carga.
• Luz estroboscópica e alarme para aviso visual e auditivo durante o uso.
• Recursos de parada de emergência dupla tanto no TED quanto no controle remoto.
• Chave de homem morto no controle remoto.
• Isolador de bateria de polo duplo com trava.

Especificações Técnicas do TED:

• Comprimento: 1374mm
• Largura: 778mm
• Altura (Mínima-Máxima): 315mm - 1172mm
• Distância ao Solo: 60mm
• Peso Tare (Tara): 580kg
• Carga de Trabalho Segura (SWL): 800kg
• Velocidade no Solo (Lenta): 0.7 km/h
• Velocidade no Solo (Rápida): 1.1 km/h
• Tipo de Motor: DC 12 Volt, 2kW
• Frequência Remota: 32 Canais variando de 433.000MHz a 434.550MHz

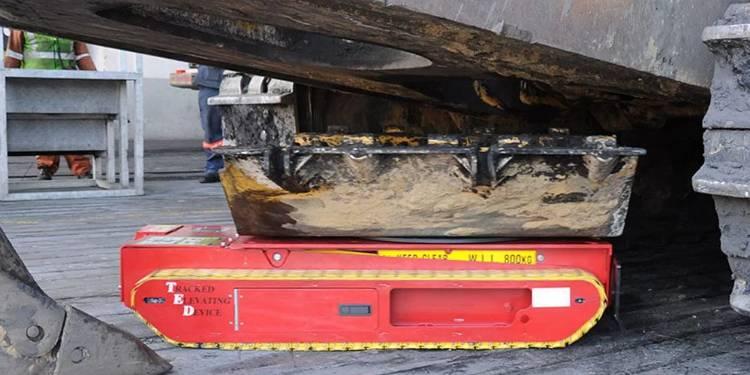

O TED é ideal para a remoção e instalação de componentes como chapas de proteção inferiores ("belly guards"), cárteres de motores e outras peças de até 800kg, diretamente no local da falha. Sua mobilidade 4x4 sobre esteiras permite que ele opere em terrenos desafiadores, como lama, areia e inclinações, levando a solução até a máquina e não o contrário.

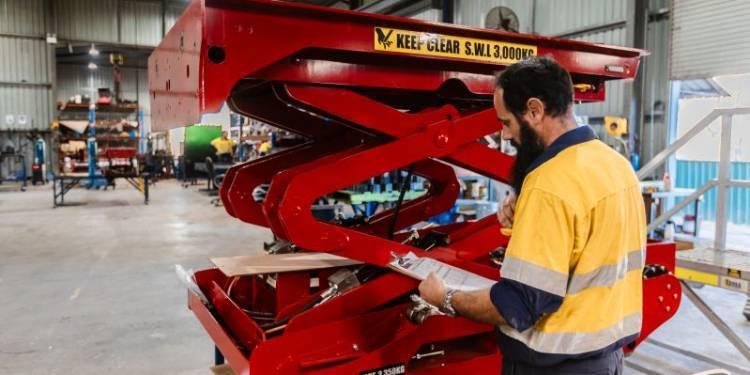

Big TED: Potência Ampliada para os Maiores Desafios

Para as operações que demandam uma capacidade de elevação ainda maior, a Nivek Industries desenvolveu o Big TED. Esta versão aprimorada mantém a filosofia de design do TED, mas com uma força e alcance significativamente maiores, ideal para componentes que excedem a capacidade do modelo original, sem perder a manobrabilidade e a precisão. O Big TED foi projetado principalmente com o aumento da capacidade de elevação em mente. Ele lida confortavelmente com pesos acima do limite de trabalho seguro do TED original, até 3.000kg.

Diferenciais e Principais Características do Big TED:

• Aumento da Capacidade de Elevação: O Big TED pode manusear cargas de até 3.000kg (6.614lbs), elevando-as a uma altura de até 1.600mm (63 polegadas). Isso o torna indispensável para componentes extremamente pesados que estavam além do alcance do TED original, como trilhos de 1 tonelada durante a manutenção de draglines.
• Perfil Baixo e Manobrabilidade: Apesar de sua maior capacidade, o Big TED foi projetado para manter um perfil baixo e excelente manobrabilidade, permitindo que opere em espaços confinados sob as máquinas, assim como seu irmão menor.
• Controle por Joystick de Precisão: Operado por um controle remoto ativado por joystick, o Big TED pode alcançar ainda maior precisão durante seu movimento.
• Sistema de Bateria Recarregável Robusto: O sistema de energia compreende um sistema de bateria recarregável de 24V, permitindo tempos de execução de até 2 horas de operação contínua. Um carregador de 40 Amp está incluído.
• Sistema de Acionamento Potente: Possui motores de acionamento potentes, fornecendo torque suficiente para transportar as cargas mais pesadas pela oficina e subir inclinações razoáveis. É extremamente responsivo e fácil de usar.
• Radio Controlado: O Big TED é controlado sem fio por um sistema de rádio pareado operando a 2.4GHz.
• Todo Terreno: As esteiras do Big TED permitem o deslocamento sobre praticamente qualquer superfície, possibilitando a implantação em campo e economizando uma fortuna em transporte de máquinas.
• Funcionalidade Aprimorada: Construído com uma mesa giratória motorizada, deslocamento lateral da mesa de +/- 40mm, células de carga incorporadas para notificar os operadores sobre sobrecarga, sensor de inclinação para reduzir o risco de desequilíbrio e uma capa de fole para eliminar quaisquer riscos relacionados à tesoura. Também inclui display de peso carregado e alimentação AUX para acessórios, fornecendo aos operadores um sistema totalmente controlável.
• Manutenção e Suporte Simplificados: Projetado com durabilidade em mente, o serviço do Big TED não anula a garantia, podendo ser realizado por um montador de sua escolha, pela Nivek Industries ou por seus agentes de serviço.

Segurança Inigualável do Big TED:

Projetado para proteger contra lesões relacionadas ao manuseio manual, o Big TED incorpora:

• Válvulas de bloqueio de carga.
• Luz estroboscópica e alarme para aviso visual e auditivo durante o uso.
• Recursos de parada de emergência dupla tanto no Big TED quanto no controle remoto.
• Chave de homem morto no controle remoto.
• Isolador de bateria de polo duplo com trava.
• Sensor de inclinação instalado para reduzir o risco de desequilíbrio.
• Células de carga incorporadas na mesa para notificar os operadores de sobrecarga.
• Capa de fole para eliminar quaisquer riscos relacionados à tesoura.

Especificações Técnicas do Big TED:

• Comprimento: 2385mm / 93.9 polegadas
• Largura: 1475mm / 58.1 polegadas
• Altura Comprimida: 621mm / 21.5 polegadas
• Altura Estendida: 1615mm / 63.6 polegadas
• Distância ao Solo: 122mm / 4.8 polegadas
• Peso Tare (Tara): 2350kg / 5181lbs
• Carga de Trabalho Segura (SWL): 3000kg / 6614lbs
• Velocidade no Solo: Velocidade máxima de 3km/h (1.8mph)
• Tipo de Motor: Dois (2) motores elétricos brushless de 24VDC e controladores de motor. 3.5kW com caixa de engrenagens em linha de 51:1. Freio eletromagnético.
• Unidade de Potência: 24VDC, Motor de 2kW. Bombas duplas de 1.0cc com tanque de 4L (1gal).
• Cilindros Hidráulicos: Dois (2) cilindros hidráulicos. Furo de 3 polegadas, haste de 1.5 polegadas, curso de 480mm.
• Sistema de Bateria: Sistema de bateria de 24VDC 448Ah. Oito (8) baterias AGM de ciclo profundo de 6VDC 224AH em série.
• Sistema de Rádio: Sistema de Controle Remoto Scanreco G3B. Unidade G3 Receiver CANOpen & Transmissor Mini Joystick (Sistema Pareado). Frequência de operação de 2.4Ghz.
• Acionamento de Rotação: Motor redutor planetário de 24VDC 19.8rpm 40Nm. Acionamento sem-fim de 47:1.
• Atuadores: Dois (2) atuadores lineares elétricos de 24VDC. Força nominal de 16.9kN. Curso de 80mm, velocidade de 5mm/s.



Acessórios Inovadores: Ampliando a Versatilidade do TED e Big TED

A verdadeira versatilidade do TED e Big TED é ampliada por uma gama crescente de acessórios inovadores, projetados para otimizar tarefas específicas e aumentar a segurança e a eficiência no local de trabalho. Esses anexos transformam a plataforma em uma ferramenta multifuncional:

• Mesa Giratória de Perfil Baixo : Perfeita para suportar componentes em ângulo, com ajuste fino de +/- 15 graus. Funciona em conjunto com outros anexos para montagem de mesa giratória.
• Ferramenta de Borda de Corte : Usada para reduzir o manuseio manual na manutenção de bordas de corte, permitindo levantar ou abaixar com o controle remoto. Pode ser montada em qualquer um dos módulos adaptadores para maior alinhamento de componentes.

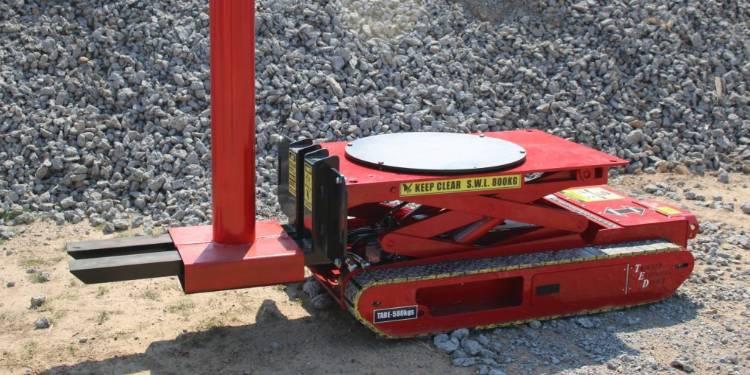

• Garfo: Acoplado à frente do TED, pode transportar 200kg (ou 400kg com Contrapeso Adicional), facilitando a movimentação de equipamentos pesados em espaços apertados e baixos. Possui largura ajustável.

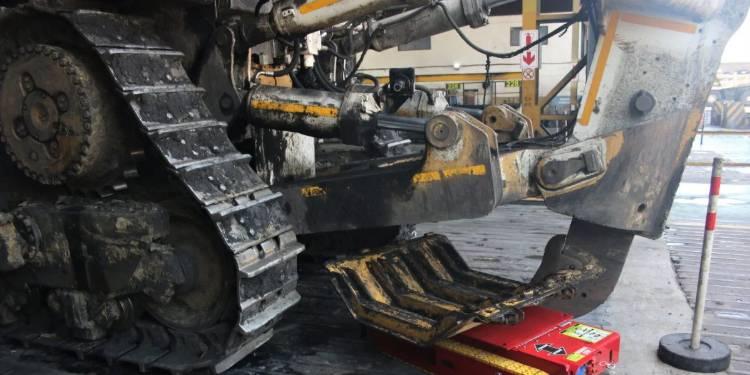

• Berço da Placa Inferior Frontal: Projetado para suportar a placa inferior frontal de dozers D-11 no ângulo certo para remoção e transporte seguros. A plataforma elevada proporciona estabilidade adicional, mantendo-a horizontal e permitindo que seja girada na mesa giratória para manobras entre o dente do escarificador e as esteiras.
• Borda de Corte de Niveladora: Utilizado para suportar o peso da borda de corte de diversas niveladoras. O anexo é equipado com dois (2) parafusos de ajuste que podem ser apertados para auxiliar na estabilização da borda de corte durante o transporte e a instalação. Quando usado sozinho, tem um SWL de 200kg (440lbs), mas se usado com o Contrapeso do TED, o SWL pode ser aumentado para 400kg (880lbs).
• Anexo de Jib Frontal: Para manobrar objetos de difícil acesso por cima, com três comprimentos de extensão diferentes, adicionando flexibilidade em espaços confinados.



Como Escolher a Plataforma Elevatória para Máquinas Pesadas Ideal: TED ou Big TED?

A decisão entre o TED e o Big TED dependerá das necessidades específicas da sua frota e das operações de manutenção mais frequentes. Considere os seguintes pontos:

• Peso dos Componentes: Qual o peso máximo das peças que sua equipe precisa elevar regularmente? Se a maioria estiver abaixo de 800kg, o TED pode ser suficiente. Para componentes acima desse peso, o Big TED é a escolha certa.
• Espaço de Operação: Ambos são projetados para manobrabilidade em espaços apertados, mas as dimensões específicas podem influenciar a escolha.
• Frequência de Uso e Aplicações: Avalie a frequência de manutenções de componentes pesados e a diversidade de tarefas que podem ser otimizadas com os acessórios.
• Terreno: A capacidade todo-terreno é um diferencial de ambos, mas considere a severidade dos terrenos onde as manutenções são mais comuns.
• Manutenção e Suporte: Lembre-se que ambos os equipamentos foram construídos para serem duráveis e de fácil manutenção. O serviço regular pode ser realizado pelos próprios montadores do cliente, pela Nivek Industries ou por seus agentes de serviço, sem anular a garantia.

Para garantir a escolha mais acertada, é altamente recomendável buscar a expertise da Testato. Nossos especialistas podem realizar uma análise personalizada de suas necessidades e indicar a solução mais adequada, garantindo que você faça um investimento inteligente em eficiência e segurança.

Conclusão: Otimize Sua Manutenção com a Escolha Certa

Investir na Plataforma Elevatória para Máquinas Pesadas ideal, seja o TED ou o Big TED, é um passo estratégico para qualquer empresa que busca otimizar suas operações de manutenção. Essas inovações da Nivek Industries não apenas elevam componentes com segurança e precisão, mas também reduzem drasticamente o tempo de inatividade da máquina, otimizam a mão de obra e minimizam os riscos no campo.

Pronto para elevar o nível da sua manutenção e garantir a máxima eficiência da sua frota?

Visite nossa página de Cotação para saber mais e solicitar uma demonstração.

Ou entre em contato com nossos especialistas para uma consultoria personalizada. Na Testato, nosso compromisso é com a otimização das operações no setor de equipamentos pesados, oferecendo soluções que impulsionam o seu negócio.
